Беспроводной выключатель без облака и роутера: зачем мы написали свою прошивку для Sonoff Mini R4

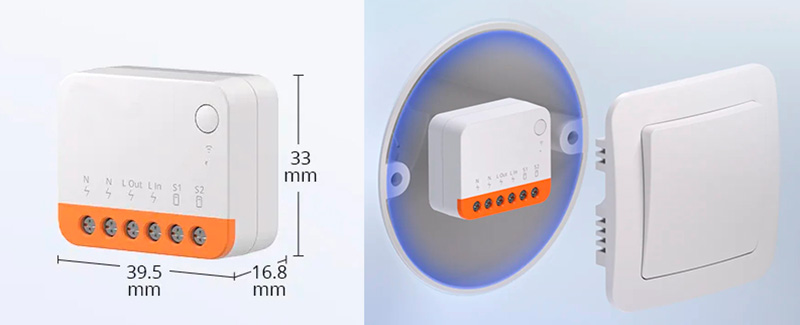

Sonoff Mini R4 — компактный модуль, помещается в стандартный подрозетник
Проблема, с которой сталкиваются все
Вы делаете ремонт или просто хотите добавить ещё один выключатель для люстры — у кровати, в коридоре, на входе. Казалось бы, задача элементарная. Но на практике это означает:
- Штробление стен и прокладку дополнительных проводов от каждого нового выключателя до светильника
- Серьёзные затраты — особенно если ремонт уже сделан
- Невозможность реализации в некоторых случаях — например, при ретропроводке на изоляторах, в деревянных домах или в арендованных помещениях
Казалось бы, на рынке полно «умных» решений. Но попробуйте использовать любое из них — и столкнётесь с другой проблемой.
Что не так с существующими решениями
Зависимость от облака
Большинство «умных» выключателей (Sonoff, Tuya, Aqara и другие) работают через облачный сервер. Нажали кнопку на стене → сигнал ушёл на сервер в Китае → вернулся обратно → свет включился. Звучит нелепо, но именно так это работает.
Что из этого следует:
- Нет интернета — нет управления. Провайдер моргнул, роутер перезагрузился — и выключатель превращается в бесполезный кусок пластика
- Сервер недоступен — нет управления. Облачные сервисы периодически отваливаются: плановые работы, санкции, блокировки, смена политики компании. Это не вопрос «если», а вопрос «когда»
- Задержки. Даже когда всё работает, между нажатием и включением света проходит 0,5–2 секунды. Для света это раздражает
- Приватность. Ваш дом отправляет телеметрию на чужие серверы — когда вы включили свет, когда выключили, как часто бываете дома
Зависимость от роутера
Даже локальные решения на базе Wi-Fi (ESPHome, Tasmota) требуют работающий роутер. Роутер — это ещё одна точка отказа. Он зависает, обновляется, его нужно настраивать. Для задачи «нажал — свет включился» это избыточно.
Сложность настройки
Типичная настройка «умного» выключателя: скачать приложение → создать аккаунт → подключить к Wi-Fi → обновить прошивку → добавить в «комнату» → создать автоматизацию → настроить сцену… Для электрика, которому нужно сдать объект, это не вариант.
Наше решение: прямая связь без посредников
Мы взяли доступный аппаратный модуль Sonoff Mini R4 и написали для него собственную прошивку, которая принципиально меняет подход к управлению светом.
Главный принцип: устройства общаются напрямую
Передатчик (у выключателя) и приёмник (у светильника) связываются по радиоканалу ESP-NOW — это прямая peer-to-peer связь между чипами ESP32. Никаких промежуточных звеньев:
Нажали кнопку → радиосигнал → свет включился.
- Время отклика: менее 20 мс (практически мгновенно)
- Не нужен роутер
- Не нужен интернет
- Не нужен облачный аккаунт
- Не нужно приложение на телефоне

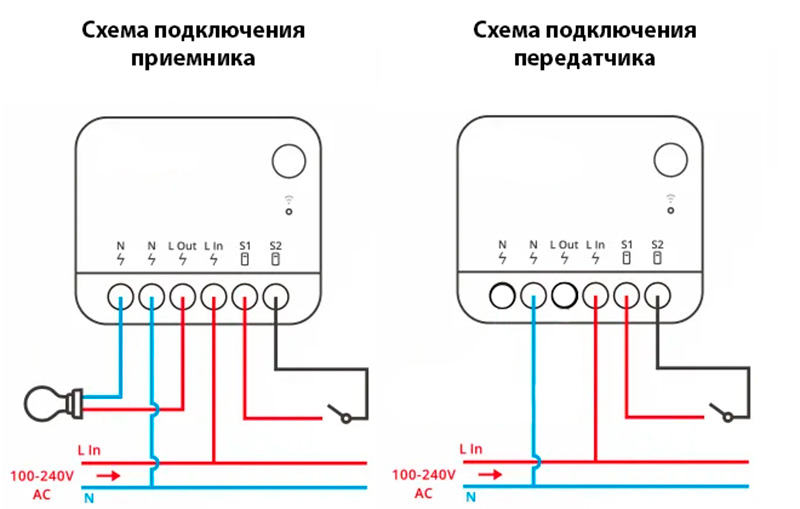

Схема подключения приёмника и передатчика
Как это устроено
Система состоит из двух типов устройств на одинаковом оборудовании (Sonoff Mini R4):
Приёмник — устанавливается у светильника
Подключается в разрыв провода к лампе. Получает радиокоманды и включает/выключает реле. По сути заменяет обычный выключатель, только управляется дистанционно.
Передатчик — устанавливается у выключателя
Ему нужно только питание 220В и подключённый выключатель. При нажатии мгновенно отправляет радиокоманду приёмнику. Никаких проводов до светильника — только питание.
Один приёмник может принимать команды от 10 передатчиков одновременно. Это и есть «управление из нескольких мест» — без единого лишнего провода.
Решение без проводов и без 220 Вольт: Sonoff S-MATE2
Бывают ситуации, когда к месту нового выключателя нельзя подвести даже питание — например, на противоположной стене комнаты, на временной перегородке, или просто нет возможности протянуть провод.
Для этого наша прошивка поддерживает Sonoff S-MATE2 — миниатюрный беспроводной модуль, который работает от батарейки CR2032 и передаёт команды по Bluetooth.
Sonoff S-MATE2 — беспроводной передатчик на батарейке
- Размеры: 40 × 37 × 18 мм — помещается в любой подрозетник
- Питание: батарейка CR2032, хватает на 1–4 года
- Подключение: к нему подключается обычный настенный выключатель (два провода)
- Не требует 220В, роутера, интернета

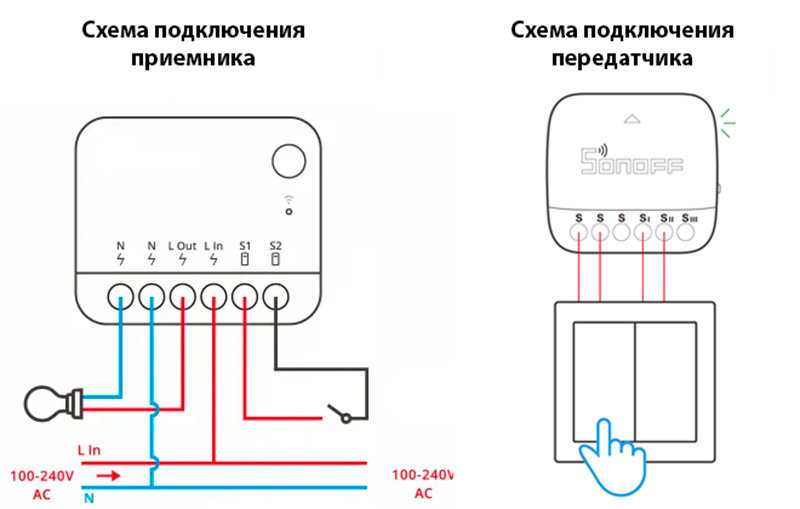

Схема подключения S-MATE2 к приёмнику
Приёмник с нашей прошивкой принимает команды одновременно по двум каналам: ESP-NOW (от передатчиков на 220В) и Bluetooth (от S-MATE2 на батарейке). До 10 устройств каждого типа — итого до 20 точек управления одним светильником.
Почему это особенно важно для ретропроводки
Открытая проводка на керамических изоляторах — это красиво. Но у неё есть ограничение: каждый дополнительный провод виден. Проходные и перекрёстные схемы требуют 3–4 жилы между выключателями, и всё это тянется по стенам на виду.
С нашим решением:
- К каждому передатчику идут только 2 провода питания (фаза и ноль) — как к розетке
- Между выключателями нет проводов вообще — связь по радио
- С S-MATE2 дополнительная точка управления не требует проводов в принципе
Это сохраняет эстетику ретропроводки и одновременно даёт современный функционал управления из нескольких мест.
Настройка за 2 минуты — без телефона
Мы сознательно сделали настройку максимально простой — чтобы её мог выполнить электрик на объекте без инструкций и приложений.
Спаривание устройств — тремя нажатиями
- На приёмнике зажать кнопку на 6 секунд → запускается режим обучения
- На передатчике переключить выключатель 3 раза за 10 секунд
- Готово — устройства связаны
Это работает одинаково для передатчиков на 220В и для S-MATE2 на батарейке.
Смена роли — без компьютера
Зажать кнопку на 25 секунд — устройство переключится между ролями «Приёмник» и «Передатчик». Роль сохраняется в памяти.
Веб-интерфейс — если нужна тонкая настройка
Для расширенных настроек устройство поднимает свою Wi-Fi сеть. Подключаетесь с телефона, открываете страницу — и настраиваете всё через браузер. Никаких приложений, аккаунтов, регистраций.
Страница настроек приёмника
Страница настроек передатчика
Надёжность на уровне обычного выключателя
Мы понимаем, что свет — это не гаджет, а базовая функция дома. Он должен работать всегда, без «подождите, сервер перезагружается».
Что мы для этого сделали:
- Watchdog-таймер — если прошивка зависнет (а в реальном мире бывает всякое), устройство автоматически перезагрузится за 15 секунд
- Память состояния — после отключения электричества свет вернётся в прежнее положение
- Многократная отправка команд — каждая команда передаётся несколько раз, приёмник автоматически фильтрует дубликаты. Даже при плохом радиосигнале команда дойдёт
- Нет точек отказа — ни роутер, ни интернет, ни облако не участвуют в работе. Связь напрямую между двумя устройствами
- Обновление прошивки «по воздуху» (OTA) — не нужно разбирать устройство для обновления, достаточно телефона
Расписание: автоматическое включение по восходу и закату
Приёмник умеет включать и выключать свет по времени, по восходу или по закату солнца — с точностью до минуты и с настраиваемым смещением. Для этого нужен доступ к Wi-Fi (только для синхронизации часов) — но управление светом по-прежнему работает автономно.
Это удобно для:
- Уличного освещения — включать за 30 минут до заката, выключать на рассвете
- Подсветки фасада или витрины — по расписанию
- Имитации присутствия — когда хозяев нет дома
Для кого это решение
| Сценарий | Что даёт наше решение |
|---|---|
| Ремонт сделан, а выключатель нужен в новом месте | Добавляете передатчик — без штробления и проводов |
| Ретропроводка в деревянном доме | Минимум видимых проводов, радиосвязь между точками |
| Съёмная квартира | S-MATE2 на батарейке — ничего не нужно штробить, при переезде забираете с собой |
| Коммерческие объекты | Простая настройка, надёжная работа, нет зависимости от IT-инфраструктуры |
| Загородный дом без стабильного интернета | Полностью автономная работа, расписание по восходу/закату |
| Серийный монтаж | Электрик настраивает за 2 минуты без приложений и аккаунтов |
Итого: что вы получаете
- Управление светом из любого количества мест (до 20 точек на один светильник)
- Мгновенный отклик — без задержек облака
- Полная автономность — никаких серверов, роутеров, аккаунтов
- Два варианта подключения — от 220В (Sonoff Mini R4) или от батарейки (S-MATE2)
- Простота настройки — тремя нажатиями, без телефона
- Надёжность — watchdog, память состояния, многократная передача команд
- Расписание — по времени, восходу, закату
- Компактность — модуль 39 × 33 × 17 мм помещается в стандартный подрозетник
- Обновление по воздуху — без разборки устройства
Прошивка разработана для Sonoff Mini R4 (ESP32). Поддержка Sonoff S-MATE2 по протоколу eWeLink-Remote (BLE).
