Заземление загородного дома: нормы, схемы, монтаж

Справочный материал подготовлен специалистами AlSelectro на основе практики монтажа заземляющих устройств в Москве и Подмосковье

Заземление — это не формальность и не «галочка» перед сдачей дома. Это система, которая при аварии отводит опасный потенциал в землю за доли секунды — до того, как сработает пожар или человека ударит током. Для деревянного дома это буквально вопрос жизни постройки.

В этой статье — технически точная информация по нормам, типам систем и технологиям монтажа. Попутно делимся наблюдениями из практики: что реально встречается на объектах, какие ошибки повторяются чаще всего.

1. Нормативная база

Проектирование и монтаж заземляющих устройств регулируется следующими документами:

2. Нормы сопротивления заземления

Главный показатель качества заземляющего устройства — сопротивление растеканию тока. Чем оно ниже, тем эффективнее система отводит опасный потенциал.

Измерение сопротивления заземляющего устройства прибором SEW Earth Resistance Tester на объекте в Подмосковье. Показание — 8,66 Ом, что соответствует рекомендуемому значению до 10 Ом.

3. Системы заземления для загородного дома

3.1. Система TN-C-S

Наиболее распространённая схема для частных домов, получающих питание от воздушных линий. От подстанции до вводного щита идёт общий PEN-проводник (совмещённый нулевой рабочий и защитный). На вводе в здание он разделяется на PE и N, выполняется повторное заземление с сопротивлением не более 30 Ом.

Преимущества: простота реализации при стандартной воздушной линии, соответствие большинству схем электроснабжения в России.

Ключевой риск: при обрыве PEN-проводника на линии через локальное заземление дома может протекать рабочий ток всех потребителей на линии. Поэтому для TN-C-S обязательно устанавливается реле напряжения.

3.2. Система TT

Автономная система с полностью независимым локальным заземлением, не связанным с нейтралью питающей сети. PE подключается только к локальному контуру.

Преимущества: максимальная безопасность при нестабильном качестве электроснабжения, отсутствие рисков при обрыве нейтрали на линии.

Обязательное условие: необходима установка УЗО с током срабатывания не более 30 мА на все розеточные группы и 10 мА — для влажных помещений.

3.3. Система TN-S

Идеальная система, где нулевой рабочий и защитный проводники разделены на всём протяжении от трансформаторной подстанции до потребителя. Обеспечивает максимальную электробезопасность, но требует прокладки пятипроводной линии от ТП — в частном секторе встречается редко из-за стоимости реконструкции.

4. Типы заземляющих устройств

4.1. Традиционный контурный заземлитель

Классическая технология: вертикальные стальные электроды (уголок, труба или прут), забитые на глубину 2–3 м, соединяются горизонтальными перемычками через траншею глубиной 0,5–0,7 м. Подходит при большом участке, однородном грунте и ограниченном бюджете. Основные недостатки — трудоёмкие земляные работы, зависимость сопротивления от сезонного промерзания и влажности грунта, срок службы 15–25 лет.

4.2. Модульно-штыревое (глубинное) заземление

Технология, которую мы применяем на большинстве объектов. Омеднённые стержни диаметром 14–18 мм наращиваются через резьбовые муфты и погружаются перфоратором на глубину 6–30 м — до плотных водонасыщенных слоёв грунта с низким удельным сопротивлением. Вся система занимает площадь менее 1 м², без траншей по участку.

Ключевые преимущества перед традиционным контуром: сопротивление не зависит от сезона и не меняется при промерзании верхних слоёв, монтаж за 3–6 часов без сварки, срок службы 30–50 лет за счёт медного покрытия толщиной 250 мкм. При необходимости систему легко модернизировать — достаточно добавить ещё один стержень.

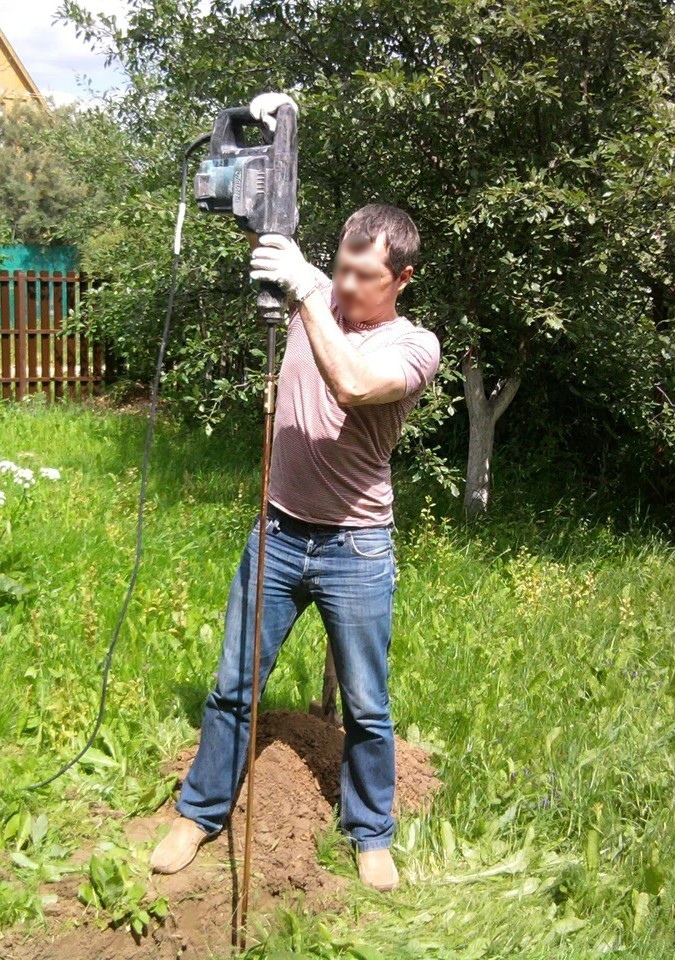

Забивка омеднённого электрода перфоратором. Стержни соединяются муфтами и наращиваются до достижения нужного сопротивления — обычно 6–12 м глубины.

Вывод заземляющего проводника (медь, сечение 10 мм²) через распределительную коробку на стену кирпичного дома. Стальная полоса уходит в грунт к контуру заземления.

5. Элементы модульно-штыревой системы (ПУЭ табл. 1.7.4)

6. Монтаж модульно-штыревого заземления: этапы

Выбор точки установки. Расстояние от фундамента — не менее 1 м и не более 10 м. Удаление от газовых и водопроводных труб — минимум 5 м. Из инструмента нужен только перфоратор с насадкой SDS-max.

Погружение первого стержня. Стартовый наконечник вворачивается в первый сегмент, к верхней части крепится адаптер для перфоратора. Первый стержень (1,5–3 м) забивается до уровня земли.

Наращивание системы. Через резьбовую муфту с токопроводящей пастой присоединяется следующий сегмент. Соединение обматывается антикоррозионной лентой. Процесс повторяется до достижения нормативного сопротивления — на большинстве подмосковных грунтов хватает 6–9 м.

Подключение к дому. К верхней части последнего стержня зажимом крепится стальная полоса 40×4 мм. Она идёт вдоль цоколя к вводному щиту, где медный провод (≥10 мм²) подключается к главной заземляющей шине (ГЗШ).

Измерение сопротивления. До засыпки точки установки — обязательно. Если показатель выше нормы, добавляем ещё один стержень. После успешного замера точка засыпается грунтом.

7. Защитные устройства

Заземление эффективно только в связке с защитной автоматикой (ПУЭ 1.7.50–1.7.51):

8. Периодическое обслуживание

9. Типичные ошибки при монтаже

Арматура вместо омеднённых стержней. Каленая сталь корродирует в грунте за 2–3 года и теряет электрический контакт. Встречается на объектах, где заземление делалось «своими силами» или недобросовестным подрядчиком — внешне всё выглядит нормально, но система не работает.

Слишком близко к фундаменту. Менее 1 метра — риск разрушения бетона блуждающими токами.

Покраска подземной части. Лакокрасочные покрытия нарушают контакт металла с грунтом и делают заземление неэффективным, даже если всё смонтировано правильно.

Нет контрольных измерений. Без прибора нельзя убедиться в соответствии нормам. Сопротивление меняется из-за коррозии и высыхания грунта — система может деградировать незаметно для владельца. Мы всегда замеряем до засыпки и выдаём результат заказчику.
